ISO переходник для Pin-to-Pin подключения усилителя Hellion PTP 8.10

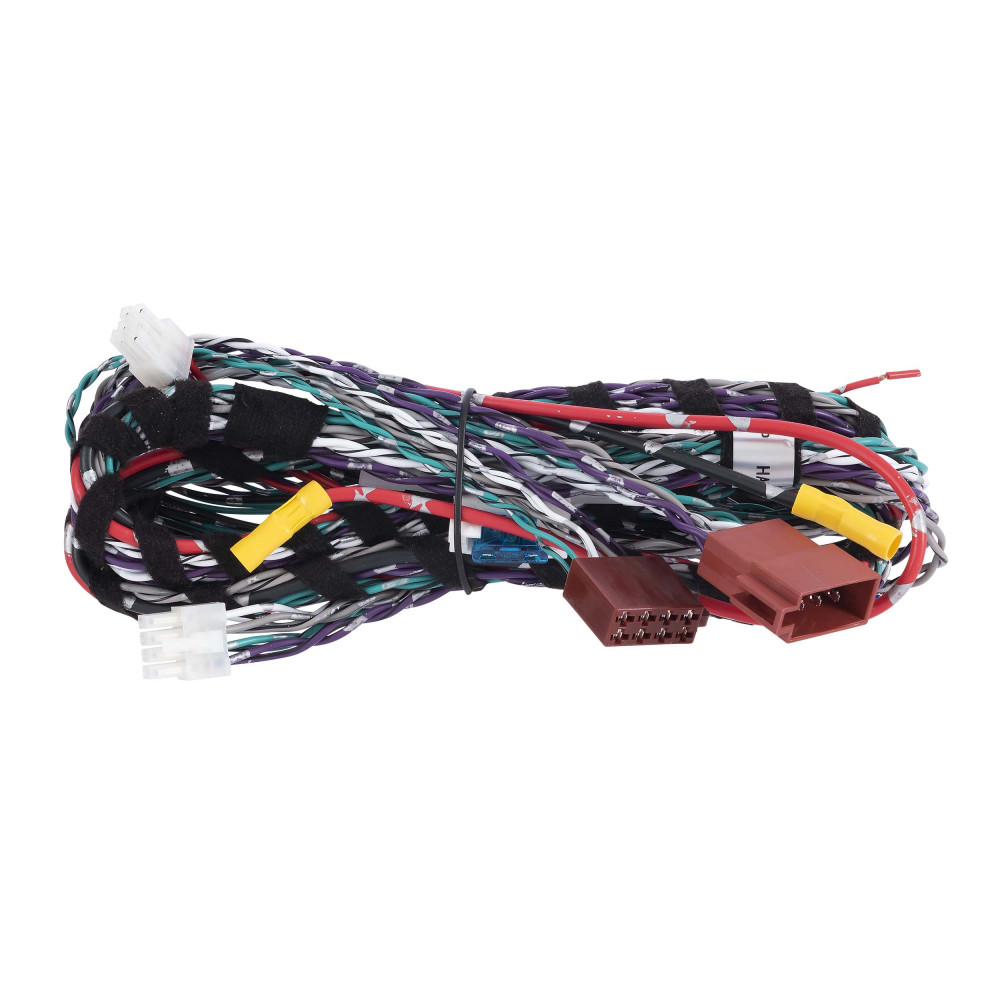

Hellion PTP 8.10 – это кабель Pin-to-Pin для быстрого подключения процессорного усилителя Hellion HAM 8.10DSP к штатным автомобильным головным устройствам и мультимедийным системам Android в разрыв штатной проводки без ее повреждения и доработки.
Hellion HAM 8.10DSP – это инновационный автомобильный 4-канальный усилитель мощности 4 х 80 Вт RMS с 10-канальным аудио процессором и очень компактными размерами – 150 х 101 х 41,5 мм. Он идеально подходит для простого апгрейда базовых штатный аудиосистем без внешнего усилителя мощности.
Для его подключения к штатным головным устройствам необходим T-образный, или Y-образный как его называют некоторые производители харнесс с ISO коннекторами. От головного устройства отсоединяется штатный разъем и с помощью ISO коннекторов харнесс подключается к Pin-to-Pin кабелю PTP 8.10. 2-метровая длина кабеля позволяет разместить усилитель в передней части салона автомобиля, например под сиденьем. К линейным выходам встроенного DSP процессора можно подключить активный сабвуфер Hellion и еще больше улучшить качество звучания системы.
Примечания:

• Провода питания «+» и «-» и провод Remote In подключаются отдельно.
• После подключения необходимо сконфигурировать и настроить усилитель HAM 8.10DSP с помощью программного обеспечения.
• Для подключения к нештатным мультимедийным головным устройствам на ОС Android с ISO коннекторами T-образный харнесс не нужен.
• Нельзя путать Т-harness с ISO адаптерами для замены штатных головным устройств!

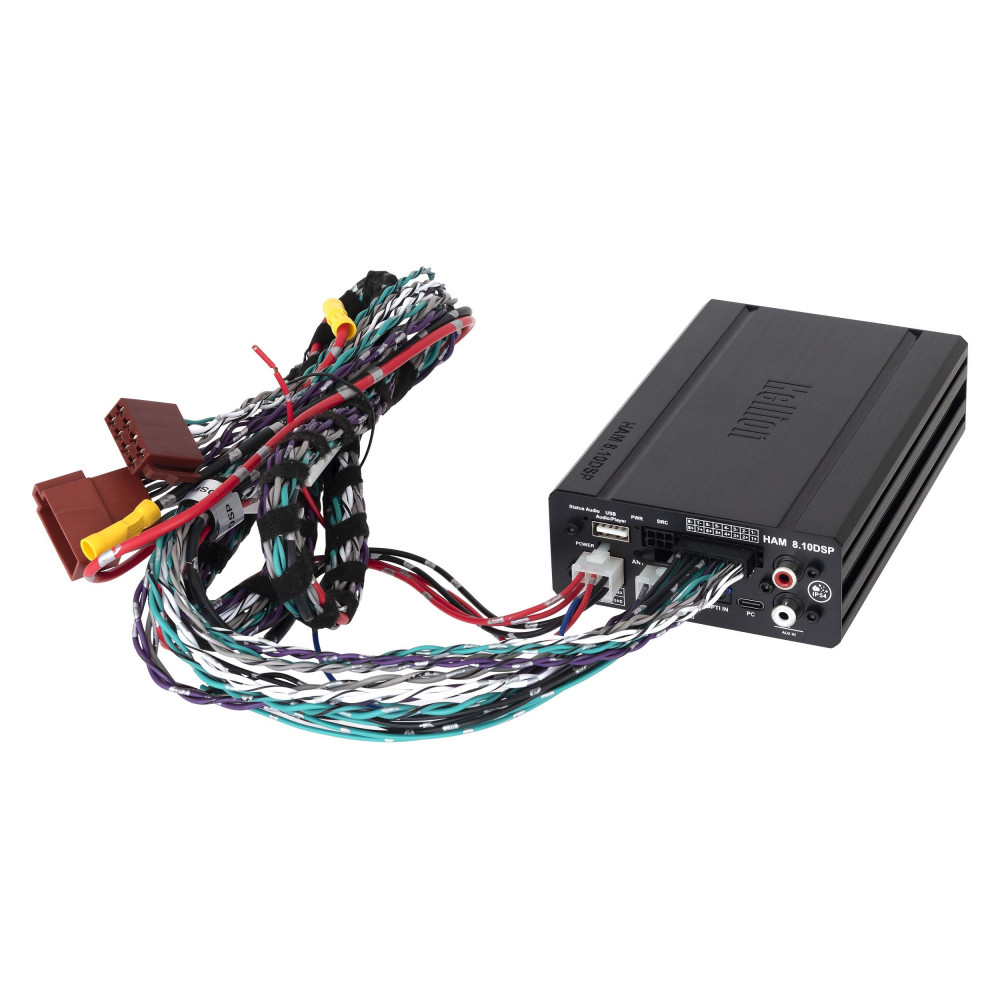

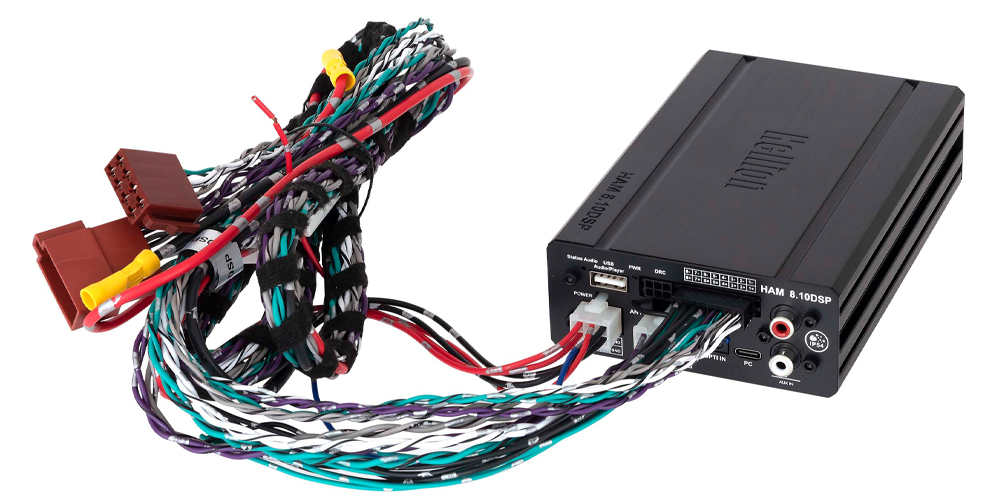

Внешний вид усилителя Hellion HAM 8.10DSP с подключенным к нему кабелем PTP 8.10:

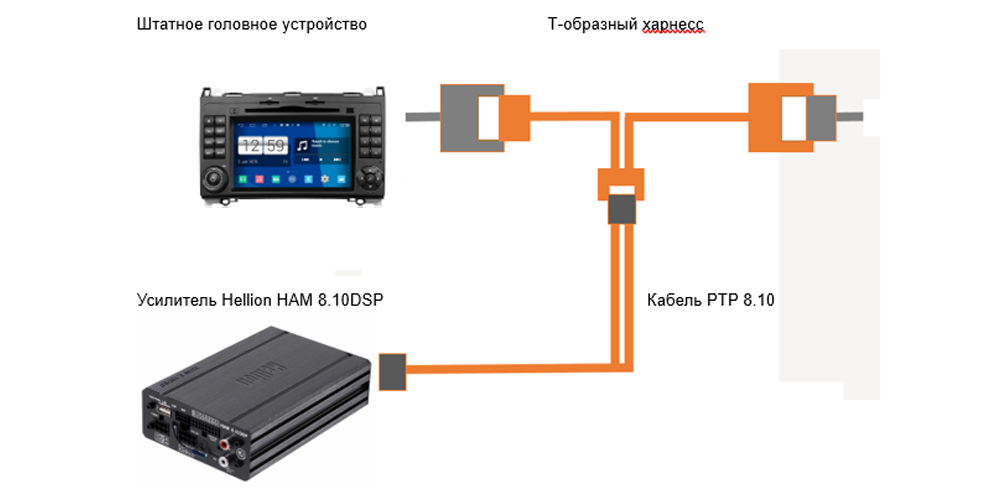

Принципиальная схема подключения Pin-to-Pin:


Принципиальное отличие Т-harness (слева) от ISO адаптера для замены штатной магнитолы (справа):
